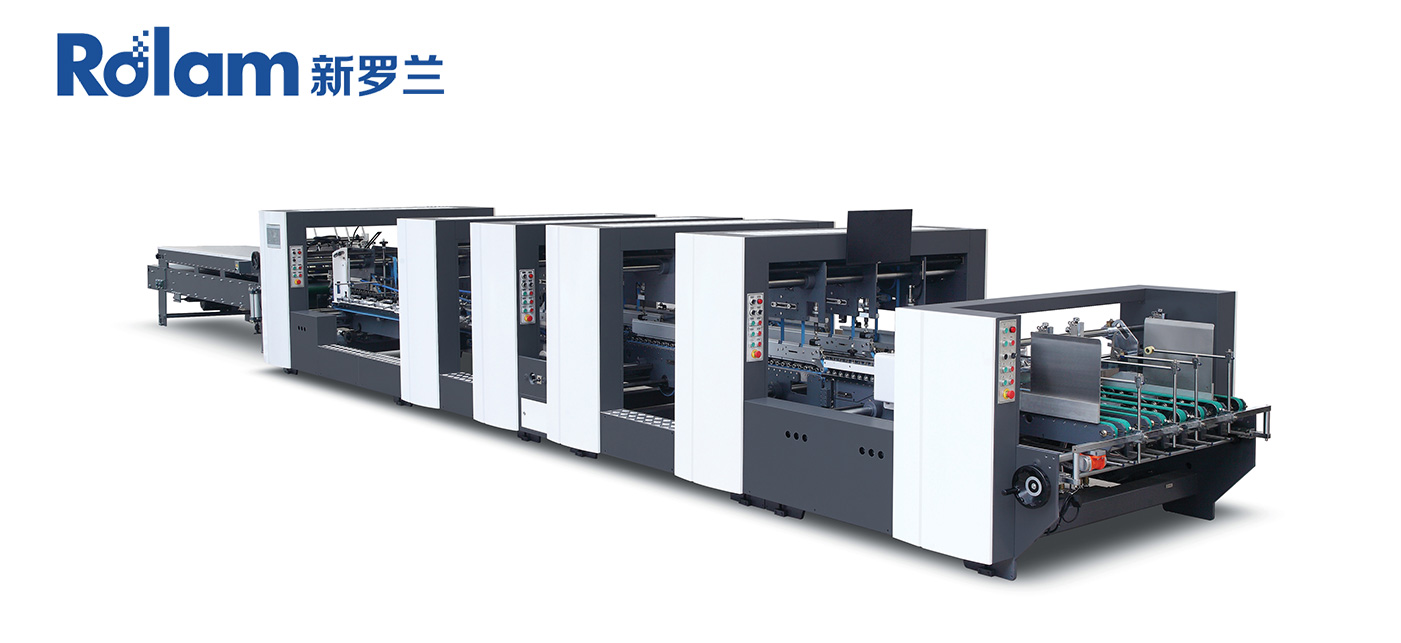

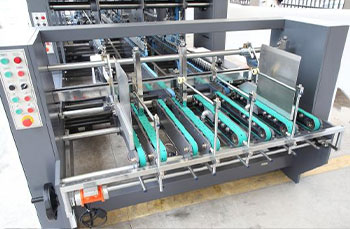

PCS-Y Coladeira de fundo automática de alta velocidade com pré-dobramento e trava de travamento

Descrições de produção PCS-Y

• PCS-Y Coladeira de pasta inferior automática de alta velocidade com trava de segurança e pré-dobramento

• Cada conjunto é controlado por motor independente.

• Adota placa reguladora elétrica, PLC, componentes eletrônicos importados, dispositivo de modo de rastreamento de três placas.

• As placas de alumínio são todas estruturadas com rampa, o que facilita a adição de peças de reposição.

• A máquina é especialmente projetada para caixas de papelão e papelão ondulado.

Parâmetros técnicos do PCS-Y

MODELO	1200		1450		1600		1800
Material de papel	Papelão 210-800 GSM, Flauta A/B/E
Velocidade máxima	260 M/minuto
Espessura máxima da caixa dobrada	12 mm		12 mm		12 mm		12 mm
Maneira de dobrar	Dobra 1 e dobra 3 são 180° e 135°, dobra 2 e dobra 4 são 180°
Fonte de energia	3P 380V 50Hz
Largura em branco	1200 mm	1450 mm		1600 mm		1800 mm

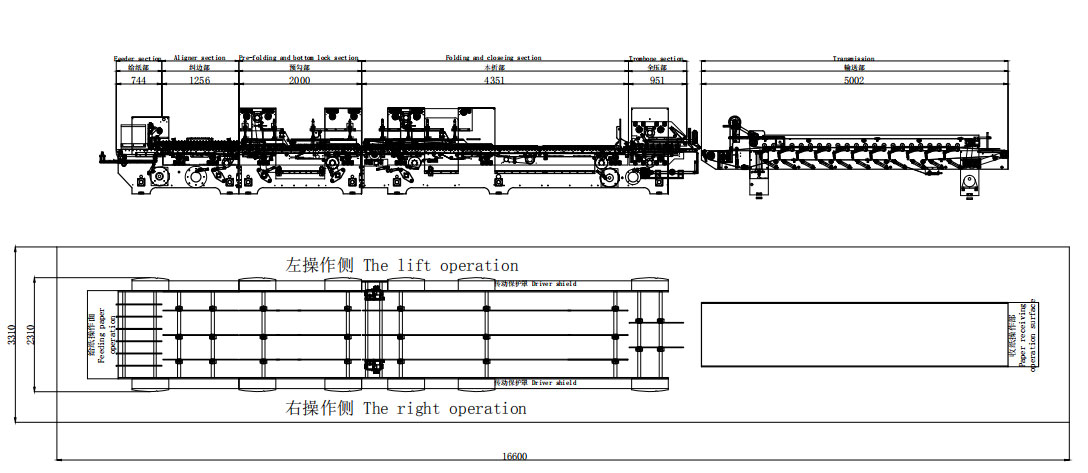

Comprimento X Largura X Altura	17x2x1,6m	17 x 2,3 x 1,6 m		17 x 2,45 x 1,8 m		17 x 2,65 x 1,8 m
Peso líquido	8T	11T		12T		13,5T
Potência total	22,28 kW	22,28 kW		22,28 kW		22,28 kW

Introdução aos recursos

Seção de Alimentação ·Esteiras de alimentação equipadas com função de sucção de ar ·Equipado com novo tipo de faca de alimentação ·Com função especial de empurrar os dentes ·Dispositivo de vibração coordenado com motor

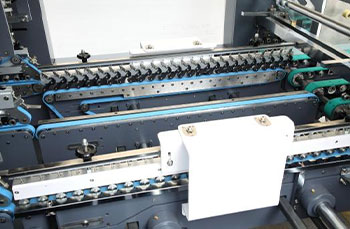

Seção do alinhador ·Corrigindo o papel da alimentação ·A pressão do acionamento de pressão é ajustável para se adaptar à espessura do papel

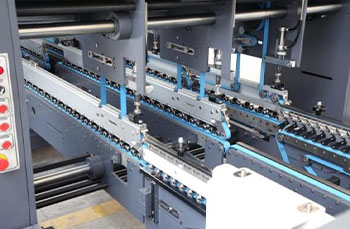

Pré-dobramento e bloqueio da seção inferior ·Primeira linha de dobragem 180°, terceira linha de dobragem 135° pré-dobragem ·Travamento rápido do fundo, adequado para caixas com fundo automático

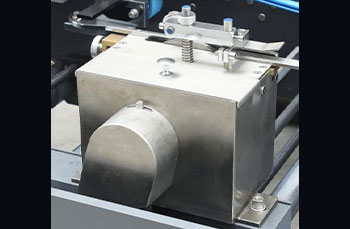

Tanque de colagem inferior ·Grande volume. ·Fácil de remover e limpar ·Sistema eletrônico de colagem superior por pistolas
	Dobrar e Fechar ·Equipado com dispositivo de formação de caixa flexível ·A correia de pressão superior adota o acionamento principal e o cilindro pressão

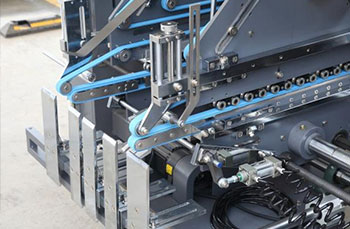

	Seção de Trombone ·O cinto pode ser ajustado independentemente. ·Ajuste a velocidade de forma independente e recue a distância de o papel ·Equipado com função de contagem fotoelétrica eletrônica, conveniente para contagem

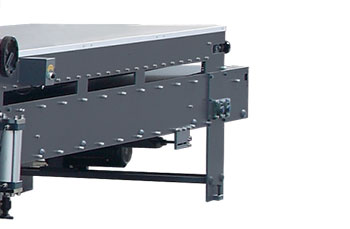

	Transportador ·Possui regulador, dispositivo de tapinha Pode evitar eficazmente o fenômeno da "boca de tesoura" de produtos corrugados. ·Adota função de espera Ele será habilitado automaticamente quando a seção de alimentação está em pausa ·Se houver erro na unidade de coleta de papel, ela será parar automaticamente o trabalho da máquina.
	Sistema de pulverização ·Equipado com 3 armas ·Conveniente na produção de caixa de canto 4/6 e vários caixa de formato especial ·Colagem rápida e dimensionamento preciso

Parâmetros de Amostras

Caixa de linha reta
Modo de Dobramento: Três Portadores
Modelo	Tipo 1200	Tipo 1450	Tipo 1600	Tipo 1800
Si+Dó+Ré+Mi	280-1200	350-1450	350-1600	350-1800
C+D	140	140	175	175
E(Mín)	30	30	30	30
E(Máx)	500	500	500	500
F	70-1100	70-1100	70-1100	70-1100
G(Máx)	1100	1100	1100	1100
Pré-dobramento
D+E(Máx)	300	300	300	300
G (Máx.)	1100	1100	1100	1100
Caixa inferior com trava de segurança
Modo de Dobramento: Três Portadores
Si+Dó+Ré+Mi	280-1200	350-1450	350-1600	350-1800
C+D	140	140	175	175
E(Mín)	30	30	30	30
E(Máx)	500	500	500	500
F	70-1100	70-1100	70-1100	70-1100
G(Máx)	1100	1100	1100	1100
H(Mín)	30	30	30	30
eu	30-100	30-100	30-100	30-100
